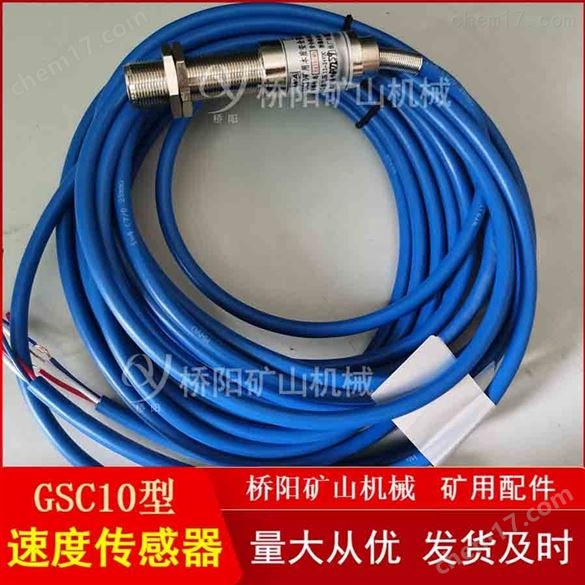

煤矿运输机GSC10本安型转速传感器 返回列表页

GSC10矿用本质安全型速度传感器适用于煤矿井下环境中，与KHF236-K-Z矿用隔bao兼本安型带式输送机保护控制装置主机配套使用。

GSC10矿用本质安全型速度传感器（以下简称速度传感器）适用于煤矿井下环境中，与KHF236-K-Z矿用隔bao兼本安型带式输送机保护控制装置主机（以下简称主机）配套使用。接入本质安全型系统信号装置中，作为胶带输送机的胶带速度检测、低速打滑、断带故障保护用，使胶带输送机发出低速打滑、断带故障信号而使系统断电停机，也可用于地面非防bao等有胶带输送机的场合。

煤矿运输机GSC10本安型转速传感器

主参数：测量范围（0~10）m/s

工作原理：磁电式

工作对象：速度

产品类型代号：传感器

矿用本质安全型标志为：ExibIMb

使用环境条件

大气压力：80a~110kPa；

环境温度：0℃~40℃；

相对湿度：≤95%（25℃）

煤矿运输机GSC10本安型转速传感器

无破坏绝缘的腐蚀性气体的场所；

无淋水及其它液体浸入；

无强烈振动冲击的环境中。

主要技术参数：

工作电压：DC12~24V；

工作电流：不大于20mA；

输出特性：NPN常开；

测量范围：(0-10)m/s。

安装接线

安装:如下图所示；

接线：

导线色标：

电源正-红色

信号输出-白色

电源负-蓝色

导向滚筒

磁铁（将其固定在滚筒端盖上）

滚筒固定螺栓

速度传感器（将其固定在滚筒轴承座上，与端盖磁铁的距离≤20mm）

注意事项

在使用和维护时，不得改变本安电路和本安电电路有关的电气元件的规格、名称、型号及其参数。

运输与贮存

在运输过程中应避免暴晒雨淋,应防止剧烈碰撞,严禁摔掷、重压。

传感器应贮存在空气干燥无腐蚀性气体的环境中。

开箱及检查

随同产品装箱的文件有：产品使用说明书、产品合格证；

开箱后检查装箱内容与装箱单是否相符。
