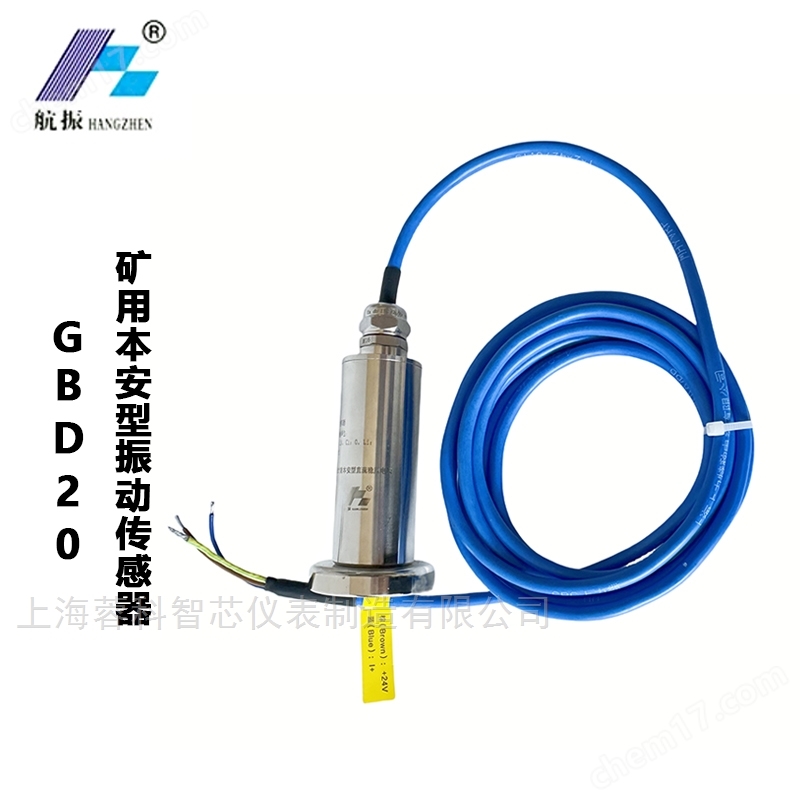

GBD20-矿用本安型振动传感器

1. GBD20矿用本安型振动传感器：产品功能及用途

本说明适用于 GBC20 矿用本安型振动传感器变送器（以下简称传感器）。

本系列传感器按 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型

“i"保护的设备》。

本传感器的元件为 HZ-892A，适用于对煤矿机电设备的振动进行连续测量,具有爆炸性气体的混合物场所中使用，传递 4-20mA 的电信号，为电机等设备的 专用传感器，也可测量其它机电设备的振动变化情况。

1.3 防爆型式和防爆标志

a) 传感器防爆型式：矿用本质安全型

b) 防爆标志为：“Ex ib I Mb"

2. GBC20 矿用本安型振动传感器：环境和贮运条件

2.1 传感器工作环境条件：

a) 环境温度：0℃～＋40℃；

b) 相对湿度：不大于 95﹪（25℃）；

c) 具有甲烷及煤尘爆炸性的煤矿井下；

d) 大气压力： 80kPa～116kPa;

e) 在无破坏绝缘的腐蚀性气体环境中。

2.2 传感器应能承受的恶劣的贮运条件：

a) 环 境 温 度 ：－40℃～＋60℃

b) 平均相对湿度：不大于 95%（+25℃）；

c) 振动：50m/s?；

d) 冲击：500m/s?。

3. 技术指标

3.1 产品的基本参数：

3.1.1 测量范围：（0～20）mm/s

3.1.2 基本误差：≤±10%（F.S）

3.1.3 输出信号：4mA～20mA(二线制)

3.1.4 适用频率范围：（5～500）Hz

3.1.5 传输距离：2Km（MHYVP 型矿用阻燃电缆：截面积：1.5mm2，电

阻：≤12.8Ω/km，分布电感：≤1mH/km,分布电容：≤0.1µF/km）

3.2 本安参数：Ui:12.5V,Ii:1.0A,Ci:0uF Li:0mH

额定工作电压：DC12V，工作电流 40mA
