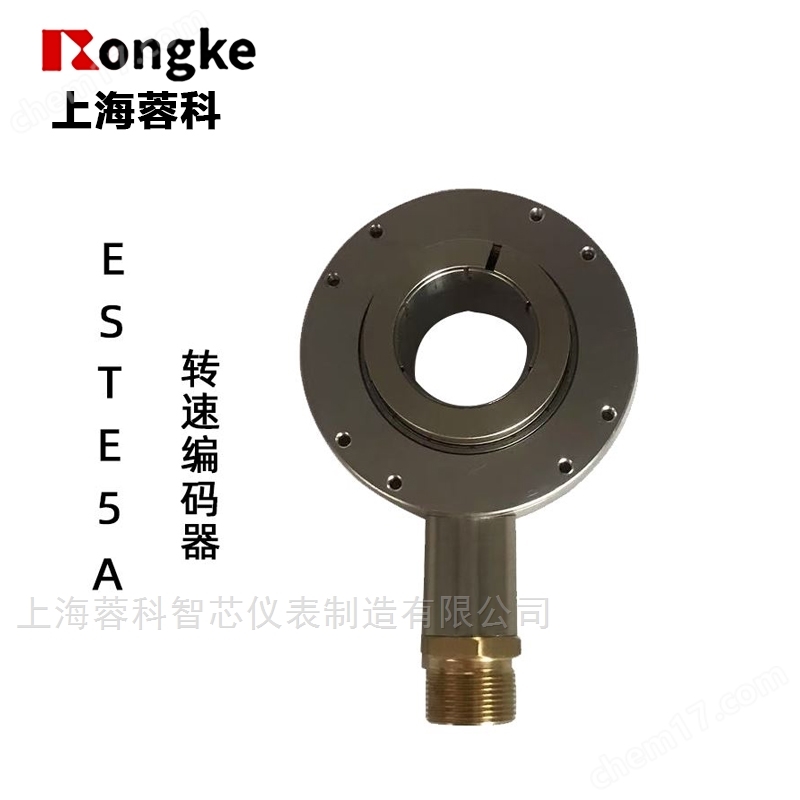

ESTE5A转速编码器

 ESTE5A转速编码器旋转编码器是用来测量转速并配合PWM技术可以实现快速调速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出(REP)。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数(几十个到几千个都有)，和供电电压等。单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速

还可以判断旋转的方向。

机械参数MECHANICAL SPECIFICATIONS

最大转速 SLET SPEED:径问负莓 RADIAL DIRECTION:轴问负荷 AXIAL DIRECTION:量 WEIGHT:防护等级 CONSTRUCTION:工作温度 OPERATING TEMPERATURE:贮存温度 STORAGE TEMPERATURE:抗冲击 SHOCK RESISTANCE:抗象动 VIBRATION RESISTANCE:

2500r/min

40N20N

0，65Kg

IP5020°C....+85°C-20"C....+85°C1000-/s-，6ms100-/s-， 10....200Hz

启动力矩STARTING TORQUE(AT25℃):5X10*N.

电气参数ELECTRICAL SPECIFICATIONS

驱动器互补

输出电路:CUTPUT

电压/电流

LINE DRTVER COMPLEMENTARY WOLTAGEZOPEN COLLECTOR

电源电压 SUPPLY VOLTAGE:

DC10-30V60mA100kHz

DC10-30V60mA

5V+0.25

消耗电流CURRENT REQUIREMENTS:150mA

明应频率FREQUENCY RESPONSE:

100kHz

100kHz

允许负载 LOADCURRENT:

30mA

20-A

30mA

信号高电平0UTPUTWOLTAGEVH):2.5V信号低电平OUTPUTVOLTAGE(VL):0.5V上升/下降时间 RISE/FALL TIME:100ns

Vcc*70%

Vec*70%

IN

0. 5V

lus

lus

电气参数ELECTRICAL SPECIFICATIONS

驱动器互补

电压/电流

输出电路:CUMPUT

LINE DRIVER COMPLEMENTARY VOLTAGEZOPEN COLLECTOR

电源电压 SUPPLY VOLTAGE:

5V士0.25DC10-30V

DC10-30V

消耗电流 QURRENT REOUIREMENTS:150mA

60mA

60mA

响应频率FREQUENCY RESPONSE:

100kHz

100kHz

100kHz

20mA

30mA

30mA

允许负载 LOAD CURRENT:

信号高电平OUTPUTVOLTAGE(VH):2.5V

Vec*70%

Vcc*70%

信号低电平QUTPUTVOLTAGEVL):0,5V

1V

0.5V

上升/下降时间 RISE/FALL TIME:100ns

LUs

luS
