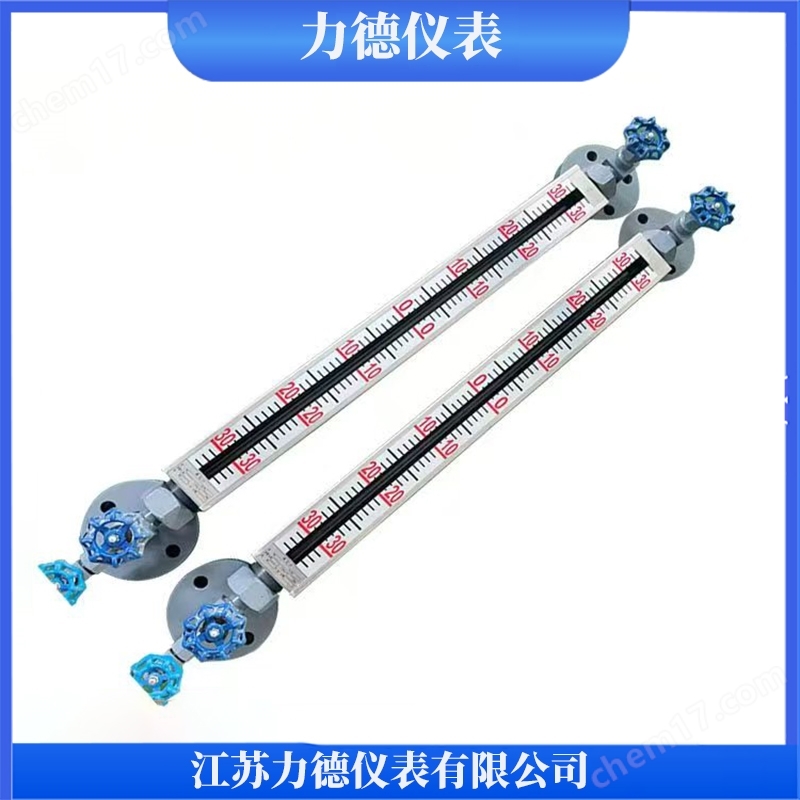

无盲区双色石英玻璃管液位计 返回列表页

石英玻璃管液位计通过上下连接法兰与容器构成连通器，可以直接观察到容器内介质液位的实际高度。该产品采用了自然光在液体中折射的光学原理，测量时，使液相显示绿色，气相显示红色，由于液、气相显示反差很大，所以指示鲜明清晰。

双色石英管液位计采用高纯度石英管(99.99%SiO2)，与其它类型液位计相比，具有指示精度高、显示清晰、密封性能好、耐高温、高压、使用寿命长、重量轻、安装维护简便等特点，广泛应用于石化、电力、锅炉制造等行业。

结构

一、柔性管结构

该产品中UGS-A标准确型带柔性管结构，现场可适当调节仪表的法兰中心距和法兰平面度，从而消除了石英管因安装或热胀冷缩所承受的额外应力。

二、无盲区设计

为增加观测长度，提高液位计的性能，在设计中消除了产品的下端盲区，上端盲区也仅为100mm。

三、自密封防爆结构

液位计带有上下两个防爆角阀，阀内设有灵敏度很高的保险钢珠(介质压力≥0. 2MPa)，钢珠可在石英管意外破裂时在内外压差作用下自动堵住通道。防止介质外泄，有效避免意外事故地发生。

技术参数

材质:碳钢，不锈钢(1Cr18Ni9Ti，304SS，316L)

工作压力:

0.6、1.6、2.5、4.0、6.4、10.0MPa

工作温度:-50~450℃

测量范围:(两法兰间中心距)

300、500、800、1100、1400、1700、2000mm。

锅炉水位计:300、400、440mm。

特殊规格除外,
